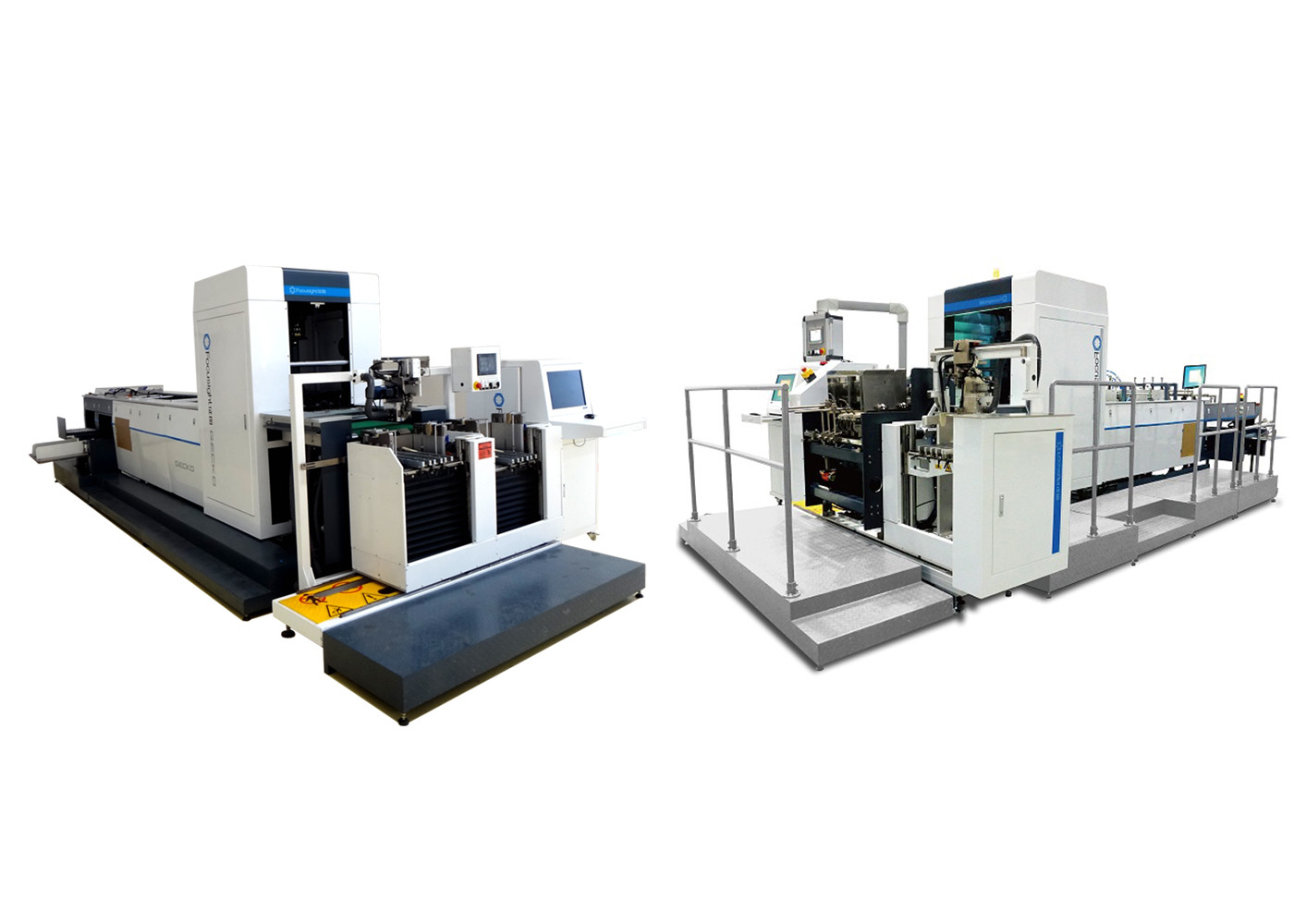

कपड़ों के गारमेंट्स टैग निरीक्षण के लिए स्वचालित मुद्रण गुणवत्ता नियंत्रण मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | FOCUSIGHT |
| प्रमाणन: | ISO9001/CE |
| मॉडल संख्या: | एफएस-गेको-200 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड |
| प्रसव के समय: | 60 दिन |
| आपूर्ति की क्षमता: | 20 मशीनें/माह |
|
विस्तार जानकारी |
|||
| अधिकतम आकार: | 200 मिमी × 300 मिमी | न्यूनतम आकार: | 40 मिमी × 70 मिमी |
|---|---|---|---|
| रफ़्तार: | 150मी/मिनट | शक्ति: | 10 किलोवाट |
| कागज का वजन: | 150 350 जीएसएम | मशीन यांत्रिक आकार: | 3650 मिमी (एल) × 1000 मिमी (डब्ल्यू) × 1500 मिमी (एच) |
| मशीन वजन: | 2 टन | ||
| हाई लाइट: | 150 मीटर / मिनट मुद्रण गुणवत्ता नियंत्रण मशीन,वस्त्र टैग मुद्रण गुणवत्ता नियंत्रण मशीन,स्वचालित वस्त्र टैग मुद्रण निरीक्षण मशीन |
||
उत्पाद विवरण
कपड़ों और गारमेंट्स टैग निरीक्षण के लिए स्वचालित टैग प्रिंटिंग गुणवत्ता नियंत्रण मशीन
उत्पाद तकनीकी विशिष्टता-FS200-GECKO-P2N2
पूर्ण मशीन विन्यास
| परियोजना | विन्यास निर्देश | संख्या | समारोह का विवरण | -चुनना | |
| डिटेक्शन सिस्टम कॉन्फ़िगरेशन | फ्रंट डायरेक्ट-शूटिंग स्टेशन | आयातित उच्च गतिआरजीबी रंग 4096 पिक्सेल स्कैन कैमरा | 1 | सामान्य मुद्रण दोष, डाई-कटिंग, कमोडिटी कोड | मैं |
| आयातित ऑप्टिकल इमेजिंग लेंस | 1 | मैं | |||
| समर्पित बार प्रकाश स्रोत. | 1 | मैं | |||
| हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन(हाई-स्पीड इमेज कैप्चर प्रोसेसिंग कार्ड)) | 1 | मैं | |||
| सामने कोण की स्थिति | आयातित उच्च गति4096 सेल-लाइन स्कैनिंग कैमरा | 1 |
हल्का तेल पूर्वाग्रह, लापता उत्तल तेल पूर्वाग्रह, लापता उभरा हुआ पूर्वाग्रह
|
मैं | |
| आयातित ऑप्टिकल इमेजिंग लेंस | 1 | मैं | |||
| समर्पित परोक्ष प्रकाश स्रोत. | 1 | मैं | |||
| हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन(हाई-स्पीड इमेज कैप्चर प्रोसेसिंग कार्ड)) | 1 | मैं | |||
| रिवर्स डायरेक्ट-शूटिंग स्टेशन | आयातित उच्च गतिआरजीबी रंग 4096 पिक्सेल स्कैन कैमरा | 1 |
सामान्य मुद्रण दोष डाई-कटिंग पूर्वाग्रह कमोडिटी कोड |
मैं | |
| आयातित ऑप्टिकल इमेजिंग लेंस | 1 | मैं | |||
| समर्पित बार प्रकाश स्रोत. | 1 | मैं | |||
| हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन(हाई-स्पीड इमेज कैप्चर प्रोसेसिंग कार्ड)) | 1 | मैं | |||
| रिवर्स रिफ्लेक्शन स्टेशन | आयातित उच्च गति4096 सेल-लाइन स्कैनिंग कैमरा | 1 |
मैंउत्तल तेल पूर्वाग्रह, लापता मैंउभरा हुआ पूर्वाग्रह
|
मैं | |
| आयातित ऑप्टिकल इमेजिंग लेंस | 1 | मैं | |||
| समर्पित परावर्तन प्रकाश स्रोत. | 1 | मैं | |||
| हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन(हाई-स्पीड इमेज कैप्चर प्रोसेसिंग कार्ड)) | 1 | मैं | |||
| सॉफ़्टवेयर कॉन्फ़िगरेशन का पता लगाना | प्रिंट निरीक्षण मॉड्यूल समर्पित दृष्टि निरीक्षण सॉफ्टवेयरFSCheck V2.1.1 | 1 | मैं | ||
| मिक्स डिटेक्शन मॉड्यूल | 1 | मिश्रित कोड | मैं | ||
| दोष जांच सांख्यिकी रिपोर्ट | 1 | दस्तावेज़ रिपोर्ट जो दोषों के प्रकार और संख्याओं की गणना करते हैं | मैं | ||
| सहायक उपकरणों का पता लगाना | मुद्रण का पता लगाने के लिए विशेष धूल हटाने वाला बंद इलेक्ट्रिक कैबिनेट | 1 | सुरक्षा पहचान उपकरण और आंशिक धूल संरक्षण | मैं | |
| 22 इंच एलसीडी और कीबोर्ड माउस | 1 | मैं | |||
| ध्वनि और प्रकाश अलार्म डिवाइस | 1 | मैं | |||
| रियर डिस्प्ले | 1 | मैं | |||
| यांत्रिक मंच विन्यास | यांत्रिक संचरण मंच संरचना विन्यास | फ्रिक्शन कार्ड जारीकर्ता | 1 | मैं | |
| नोट: दो तरफा पानी-आधारित फोटोऑयल या फिल्म वर्ग, जैसे खरोंच-प्रवण उत्पाद इस विनिर्देश समझौते के दायरे में नहीं हैं; | |||||
| इलेक्ट्रोस्टैटिक धूल हटाने वाला उपकरण | 1 | मैं | |||
| फिश स्केल सील्ड कलेक्शन मैकेनिज्म | 1 | मैं | |||
| फिश स्केल सैटिंग कलेक्शन सुविधा | 1 | मैं | |||
| रेप्लिका रिजेक्ट इंजेस्टा (नोट1) | 1 | मैं | |||
| विद्युत समर्थन इंजेन-केयर सिस्टम | 1 | मैं | |||
| यांत्रिक प्लेटफार्मों के मजबूत विद्युत घटक | जर्मन एसईडब्ल्यूमुखयमोटर | 1 | 4 किलोवाट आपूर्ति मेजबान मुख्य ड्राइव शक्ति | मैं | |
| जर्मन एसईडब्ल्यूपेपर ट्रांसफर मोटर | 1 | 1.5 किलोवाट आपूर्ति कागज कपड़ा सेट ड्राइव शक्ति | मैं | ||
| पंप | 2 | 2 की इकाइयाँ4 किलोवाट | मैं | ||
| मोटर लीजिए | 1 | 0.4 किलोवाट | मैं | ||
| अपशिष्ट प्राप्त करने वाली मोटरें | 1 | 0.4 किलोवाट | मैं | ||
नोट 1: इस ट्रांसमिशन सिस्टम के लिए उपयोगकर्ता को एक प्रदान करने की आवश्यकता होती हैउपकरण स्क्रैप हटाने के लिए कारखाना केंद्रित गैस स्रोत या बाहरी वायु कंप्रेसर।
2.3डिवाइस फ़ंक्शन पैरामीटर
| परियोजना | फ़ंक्शन पैरामीटर |
| अधिकतम पता लगाने की गति | 150 / |
| अधिकतम पता लगाने का आकार | 200 मिमी )x300 मिमी (लंबाई) (लंबाई 140 मिमी से अधिक है, मेजबान गति को उचित रूप से कम करने की आवश्यकता है)) |
| न्यूनतम पता लगाने का आकार | 40 मिमी )x70mm (लंबाई) |
| कागज के वजन के अनुकूल होना | 150प्रति350 ग्राम / एम 2 |
| देखने के क्षेत्र | 220mm |
| इमेजिंग सटीकता(मिमी) |
फ्रंट इमेजिंग सटीकता (डायरेक्ट-शूटिंग स्टेशन):0.054 मिमी x 0.075 मिमी (4K कैमरा) फ्रंट इमेजिंग सटीकता (तिरछा स्टेशन):0.054 मिमी x 0.15 मिमी (4K कैमरा) रिवर्स इमेजिंग सटीकता (डायरेक्ट-शूटिंग स्टेशन):0.054 मिमी x 0.075 मिमी (4K कैमरा) रिवर्स इमेजिंग सटीकता (प्रतिबिंबित स्टेशन):0.054 मिमी x 0.15 मिमी (4K कैमरा) |
| सामान्य दोष का पता लगाना (जब दोष विपरीतता . से अधिक हो)40 स्तर) |
1. रिसाव, गंदे बिंदु जैसे दोषों का न्यूनतम पता लगाने वाला क्षेत्र: s0.15 मिमी2 2. गर्म जले हुए दोषों का न्यूनतम पता लगाने वाला क्षेत्र:.2mm2 3. ओवरप्रिंट पूर्वाग्रह का पता लगाना:.1 मिमी 4. डाई-कटिंग विचलन का पता लगाना:.1 मिमी 5.पुल लाइन: पता लगा सकता है aक्षैतिज या ऊर्ध्वाधर पुल लाइन जो . से अधिक चौड़ी हो0.1 मिमी लंबवत, या 0.2 मिमी चौड़ा क्षैतिज, 15 मिमी से अधिक लंबाई, और 40 स्तरों से अधिक विपरीत; 6. स्थानीय रंगीन एबरचेक डिटेक्शन, ई-3ईएलएबी |
| यांत्रिक प्रोफ़ाइल आकार | 3.65mएक्स1mx1.49m (एल * डब्ल्यू * एच) मानक |
| उपकरण पदचिह्न | 3.65mएक्स2mx1.8m (एल * डब्ल्यू * एच) |
| यांत्रिक वजन | 2 टन |
| पूर्ण मशीन शक्ति | 10 किलोवाट |
