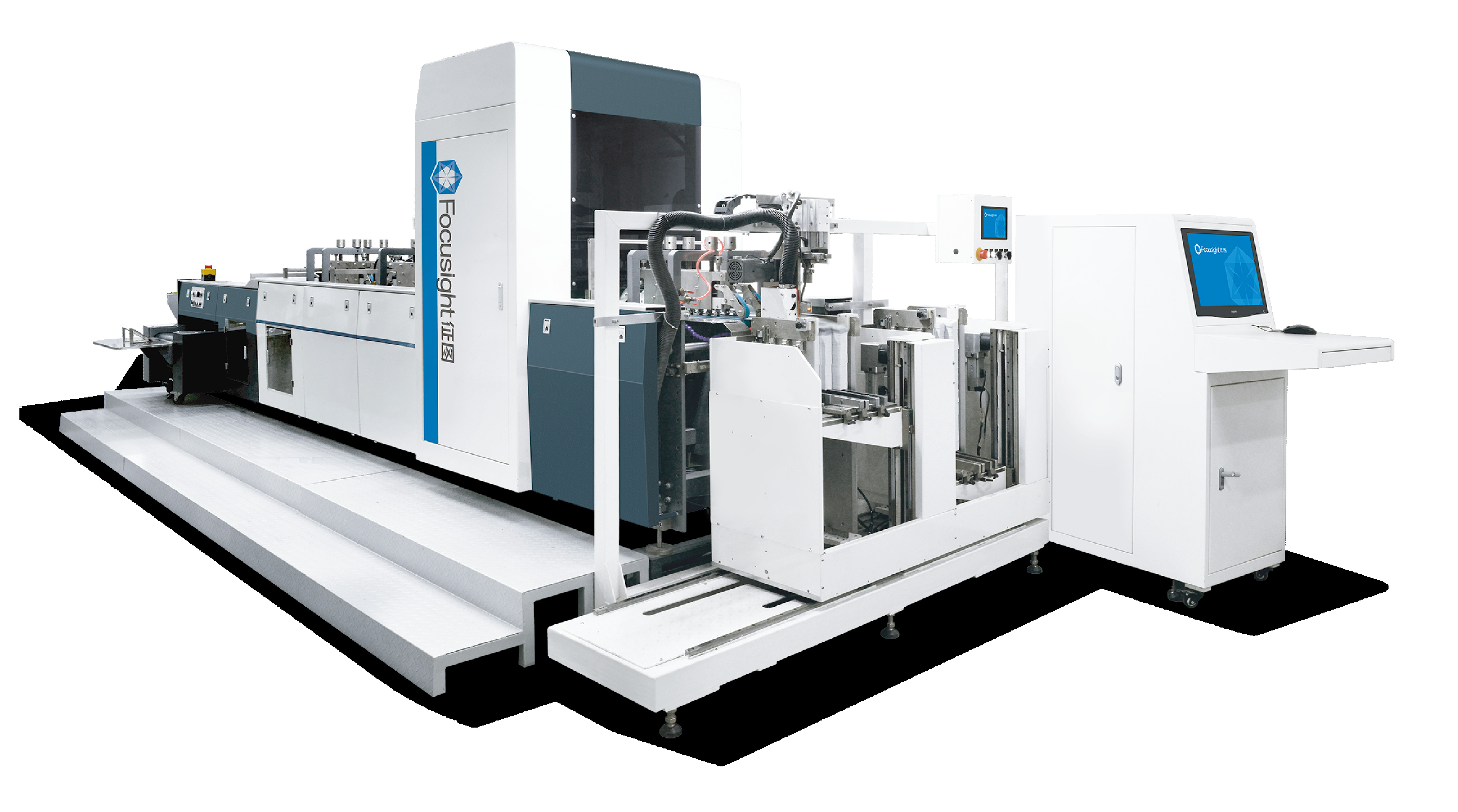

नालीदार कार्टन निरीक्षण मशीन, उच्च गति फोकस निरीक्षण मशीन

नालीदार कार्टन निरीक्षण मशीन, उच्च गति फोकस निरीक्षण मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: FOCUSIGHT
प्रमाणन: ISO9001/CE
मॉडल संख्या: FS-शार्क-650m

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 60 दिन
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 20 प्रति माह
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
अधिकतम आकार: 600 मिमी × 450 मिमी न्यूनतम आकार: 100mm × 100mm
गति: 250 मी / मिनट शक्ति: 15kw
कागज का वजन: 120 GSM 700 जीएसएम मशीन यांत्रिक आकार: 6950 मिमी (एल) × 3650 मिमी (डब्ल्यू) × 2200 मिमी (एच)
मशीन वजन: 4.5 टन
हाई लाइट:

गुणवत्ता निरीक्षण प्रणाली

,

पैकेजिंग निरीक्षण उपकरण

उत्पाद विवरण

न्यूनतम 100 मिमी * 100 मिमी और अधिकतम 600 मिमी * 450 मिमी के लिए फोकसाइट हाई-स्पीड नालीदार कार्टन प्रिंटिंग निरीक्षण मशीन





तकनीकी विनिर्देश



एफS-650-शार्क-P3A1N1

मशीन विन्यास, कार्य और पैरामीटर्स

मशीन विन्यास:

परियोजना का नाम विन्यास निर्देश नहीं। कार्य विवरण
जांच और मापन विभाग वितरण श्रृंखला Department फ्रंट प्रिंटिंग वेरिएबल कोड डिटेक्शन स्टेशन विशेष जर्मन आयातित रंग C4K सीसीडी कैमरा 1
  • पारंपरिक मुद्रण दोष
  • डाई कट ऑफ़सेट
  • गर्म सोना गर्म चांदी का पूर्वाग्रह, लापता
  • द्वि-आयामी कोड का पता लगाना
आयातित ऑप्टिकल इमेजिंग लेंस 1
समर्पित गुंबद प्रकाश स्रोत, लंबाई 525 मिमी। 1
हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन (हाई-स्पीड इमेज एक्विजिशन और प्रोसेसिंग कार्ड सहित) 1
सकारात्मक दबाव वार्निश निरीक्षण स्टेशन इंग्लैंड से आयातित E2V हाई-स्पीड 8K पिक्सेल लाइन स्कैन कैमरा 1
  • वार्निश विचलन, लापता
  • उत्तल तेल विचलन, लापता
  • उभरा हुआ ऑफसेट
आयातित ऑप्टिकल इमेजिंग लेंस 1
समर्पित परोक्ष प्रकाश स्रोत, 525mm . की लंबाई 1
हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन (हाई-स्पीड इमेज एक्विजिशन और प्रोसेसिंग कार्ड सहित) 1



सकारात्मक फिल्म एम्बॉसिंग डिटेक्शन स्टेशन

 इंग्लैंड से आयातित E2V हाई-स्पीड 8K पिक्सेल लाइन स्कैन कैमरा 1
  • फिल्म दोष
  • वार्निश दोष
आयातित ऑप्टिकल इमेजिंग लेंस 1
समर्पित परावर्तक प्रकाश स्रोत, 570mm . की लंबाई 1
हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन (हाई-स्पीड इमेज एक्विजिशन और प्रोसेसिंग कार्ड सहित) 1





रिवर्स डिटेक्शन स्टेशन

 आयातित हाई-स्पीड फुल-कलर 4kCCD कैमरा 1
  • मृत कीड़े
  • उल्टा गंदा
आयातित ऑप्टिकल इमेजिंग लेंस 1
विशेष प्रकाश स्रोत, 525 मिमी की लंबाई। 1
हाई-स्पीड इमेज प्रोसेसिंग कंप्यूटर वर्कस्टेशन (हाई-स्पीड इमेज एक्विजिशन और प्रोसेसिंग कार्ड सहित) 1



सतह सरणी

 फेस ऐरे कैमरा और लेंस 1
  • द्वि-आयामी कोड का पता लगाना
  • पुन: कोड, गलत कोड, लापता कोड



विशेष सतह सरणी प्रकाश स्रोत

 1
सॉफ़्टवेयर कॉन्फ़िगरेशन का पता लगाएं दृश्य निरीक्षण सॉफ्टवेयर के लिए प्रिंट निरीक्षण मॉड्यूल FSCheck V2.0 1
द्वि-आयामी कोड पहचान मॉड्यूल 1 पुन: कोड, त्रुटि कोड, लापता कोड का पता लगाना



दोष का पता लगाने वाली सांख्यिकीय रिपोर्ट

 1 सांख्यिकीय प्रकार, डेटा और अन्य जानकारी में दोषों का पता लगाया जा सकता है
पता लगाने के उपकरण धूल सील कैबिनेट का पता लगाने के लिए समर्पित मुद्रण 1 धूल से पता लगाने वाले उपकरणों की सुरक्षा
औद्योगिक प्रशीतन और एयर कंडीशनिंग 2 प्रक्रिया गर्मी से पता लगाने वाले उपकरणों की सुरक्षा
22 इंच एलसीडी मॉनिटर और कीबोर्ड और माउस 1
ध्वनि और प्रकाश अलार्म डिवाइस 1 त्रुटि होने पर ध्वनि और प्रकाश अलार्म
यांत्रिक मंच विन्यास यांत्रिक संचरण मंच संरचना विन्यास घर्षण फीडर 1
सक्शन फीडर 1
मिक्स फीडर 1
नोट: फिल्म और पानी आधारित वार्निश और नमूना खरोंच करने के लिए अन्य आसान घर्षण प्रौद्योगिकी के दायरे में नहीं है
हवा फेखने वाला 1 झूठे निरीक्षण से बचने के लिए, कागज के ऊन को हटा दें
माल वितरण संरचना 1

आरएफफिश स्केल

वर्टिकल पेपर पिक-अप
अपशिष्ट संग्रह इकाई 1
उच्च गति वायवीय अस्वीकार तंत्र 1
रियर मॉनिटर 1
विद्युत सहायक प्रणाली 1 संचालन को मानकीकृत करें
यांत्रिक मंच का मजबूत विद्युत भाग जर्मनी एसईडब्ल्यू मुख्य मोटर 1 4KW आपूर्ति मुख्य ड्राइव शक्ति
जर्मनी एसईडब्ल्यू पेपर फीड मोटर 1 1.5KW आपूर्ति खिला संचरण शक्ति
वायु पंप 1 4KW . के 2 सेट
डिलीवरी यूनिट मोटर 1 0.4 किलोवाट
अस्वीकृति इकाई मोटर 1 0.4 किलोवाट
कंपन मोटर 1 0.04 किलोवाट

नोट 1: ट्रांसमिशन सिस्टम के लिए उपयोगकर्ता को अपशिष्ट को हटाने के लिए उपकरण के लिए फैक्ट्री केंद्रीकृत गैस स्रोत या बाहरी वायु कंप्रेसर प्रदान करने की आवश्यकता होती है।



डिवाइस फ़ंक्शन पैरामीटर



परियोजना समारोह पैरामीटर
अधिकतम निरोध गति 220 मीटर / मिनट;१८० मीटर / मिनट
अधिकतम कागज आकार घर्षण फ़ीड 650 मिमी (चौड़ाई) * 450 मिमी (लंबाई)
सक्शन फ़ीड 650 मिमी (चौड़ाई) * 450 मिमी (लंबाई)



न्यूनतम कागज आकार

 घर्षण फ़ीड 90 मिमी (चौड़ाई) * 90 मिमी (लंबाई)
सक्शन फ़ीड 105 मिमी (चौड़ाई) * 150 मिमी (लंबाई)
कागज अनुकूलन क्षमता 120～700 ग्राम / ㎡；
जांच क्षेत्र 650mm
अधिकतम पहचान सटीकता (मिमी) सकारात्मक फ्रंट स्टेशन: 0.158mm * 0.12mm (4K कैमरा)
फ्रंट ओब्लिक स्टेशन: 0.079mm * 0.12mm (8K कैमरा)
फ्रंट रिफ्लेक्टर: 0.079mm * 0.12mm (8K कैमरा) 220m / min
सतह सरणी स्थिति: 0.067 मिमी * 0.067 मिमी
फ्रंट रिफ्लेक्टर: 0.16mm * 0.24mm (4K कैमरा)
न्यूनतम जांच सटीकता (मिमी) सकारात्मक फ्रंट स्टेशन: 0.158mm * 0.1mm (4K कैमरा)
फ्रंट ओब्लिक स्टेशन: 0.079mm * 0.1mm (8K कैमरा)
फ्रंट रिफ्लेक्टर: 0.079mm * 0.1mm (8K कैमरा) 180m / min
सतह सरणी स्थिति: 0.067 मिमी * 0.067 मिमी
फ्रंट रिफ्लेक्टर: 0.16mm * 0.2mm (4K कैमरा)
पारंपरिक दोष का पता लगाना (जब दोष कंट्रास्ट 40 से अधिक हो)
  1. रिसाव, गंदे धब्बे और अन्य दोष न्यूनतम पता लगाने का क्षेत्र: सामने ≥ 0.3mm2;
  2. ब्रोंजिंग दोष न्यूनतम पहचान क्षेत्र: ≥ 0.3mm2
  3. ओवरप्रिंट विचलन का पता लगाना: ≥ 0.2 मिमी
  4. डाई-कटिंग विचलन का पता लगाना: 0.2 मिमी
  5. पुल लाइन: ऊर्ध्वाधर 0.2 मिमी से अधिक चौड़ी, या क्षैतिज 0.15 मिमी चौड़ी, 15 मिमी से अधिक लंबी, 40 क्षैतिज या ऊर्ध्वाधर केबल से अधिक की चौड़ाई का पता लगा सकती है;
  6. स्थानीय रंगीन विपथन का पता लगाना (E-3≥ELab)
चर जानकारी का पता लगाना
  1. डिकोडिंग प्रकार: कोड 128 कोड डिटेक्शन एरर कोड, री-कोड, मिसिंग कोड;
  2. डिकोडिंग लंबाई 23 मिमी से अधिक या उसके बराबर 43 मिमी से कम या उसके बराबर है;
  3. पता लगाने की उपस्थिति: दाग, काले और सफेद पुल लाइन, खींचें स्याही, मुड़;
  4. काले और सफेद केबल: 0.1 मिमी मोटाई, 5 मिमी लंबी केबल का पता लगा सकते हैं;
  1. डिकोडिंग प्रकार: गलत कोड, री-कोड, लापता कोड का पता लगाने के लिए क्यूआर कोड;
  2. डिकोडिंग आकार: 8 मिमी * 8 मिमी (संस्करण 6 से अधिक नहीं है, त्रुटि सुधार दर 15% से कम नहीं है);
  3. द्वि-आयामी कोड डिटेक्शन में उत्पाद चरण पहचान फ़ंक्शन नहीं होता है;
  4. कैरेक्टर रीडिंग> = 5 पाउंड, दस्तावेज़ / फार्मा फ़ॉन्ट, बिना चिपकने वाले शब्दों के बीच गैर-बिंदीदार निरंतर चरित्र;

सिंगल और डबल लाइन, अल्फ़ान्यूमेरिक या अल्फ़ान्यूमेरिक वर्णों का समर्थन करता है;

(फेस एरे इमेजिंग एक-आयामी कोड, दो-आयामी कोड, वर्ण, 80 मिमी * 60 मिमी रेंज की आवश्यकता)
कैबिनेट का आकार 1440 मिमी × 800 मिमी × 600 मिमी (एल * डब्ल्यू * एच) मानक
मशीन का आकार 6950 मिमी × 3650 मिमी × 2200 मिमी (एल * डब्ल्यू * एच)
यांत्रिक वजन 4 टन
कुल शक्ति १५.१ किलोवाट

स्थापना आवश्यकताएं

  • ट्रक से उपकरण के साथ पहली कार या फोर्कलिफ्ट को उतारना, और फिर लकड़ी के बक्से को खोलना, सावधान रहें कि खोल को नुकसान न पहुंचे;

  • उपकरण तब रखा जा सकता है जब समग्र फोर्कलिफ्ट ट्रक, फोर्कलिफ्ट बल जैसा कि नीचे दिखाया गया है:

  • पूरे को संभालते समय, कृपया 3 टन और 3 टन या अधिक फोर्कलिफ्ट का उपयोग करें;

  • जब पुर्जे विघटित हो जाते हैं, तो कृपया कम से कम 2 टन और 2 टन से अधिक फोर्कलिफ्ट का उपयोग करें:

  • चैनल के चारों ओर कम से कम 500 मिमी कर्मचारी उपकरण;

  • केंद्रीकृत वायु आपूर्ति या बाहरी वायु कंप्रेसर, कम से कम 12 मिमी का ट्रेकिआ व्यास, आउटपुट स्थिरता> 0.8Mpa दबाव, 400 मिमी चौड़ाई, किट के ऊपर 300g / ㎡ अपशिष्ट उत्पादन स्थिरता को मारने के लिए> 1Mpa दबाव;

  • 3-चरण 5-तार 380V / 50 / 60HZ बिजली की आपूर्ति के साथ मशीन, मशीन को जमीन की जरूरत है, कुल बिजली 15KW;

  • लाइन आवश्यकताएँ: 10 वर्ग मिलीमीटर कॉपर कोर केबल से अधिक या उसके बराबर।

  • 60 ए सर्किट ब्रेकर से अधिक या उसके बराबर का उपयोग करें, द्वितीयक सुरक्षा के उपयोग के बिना, इन्वर्टर में उच्च हार्मोनिक होता है।
